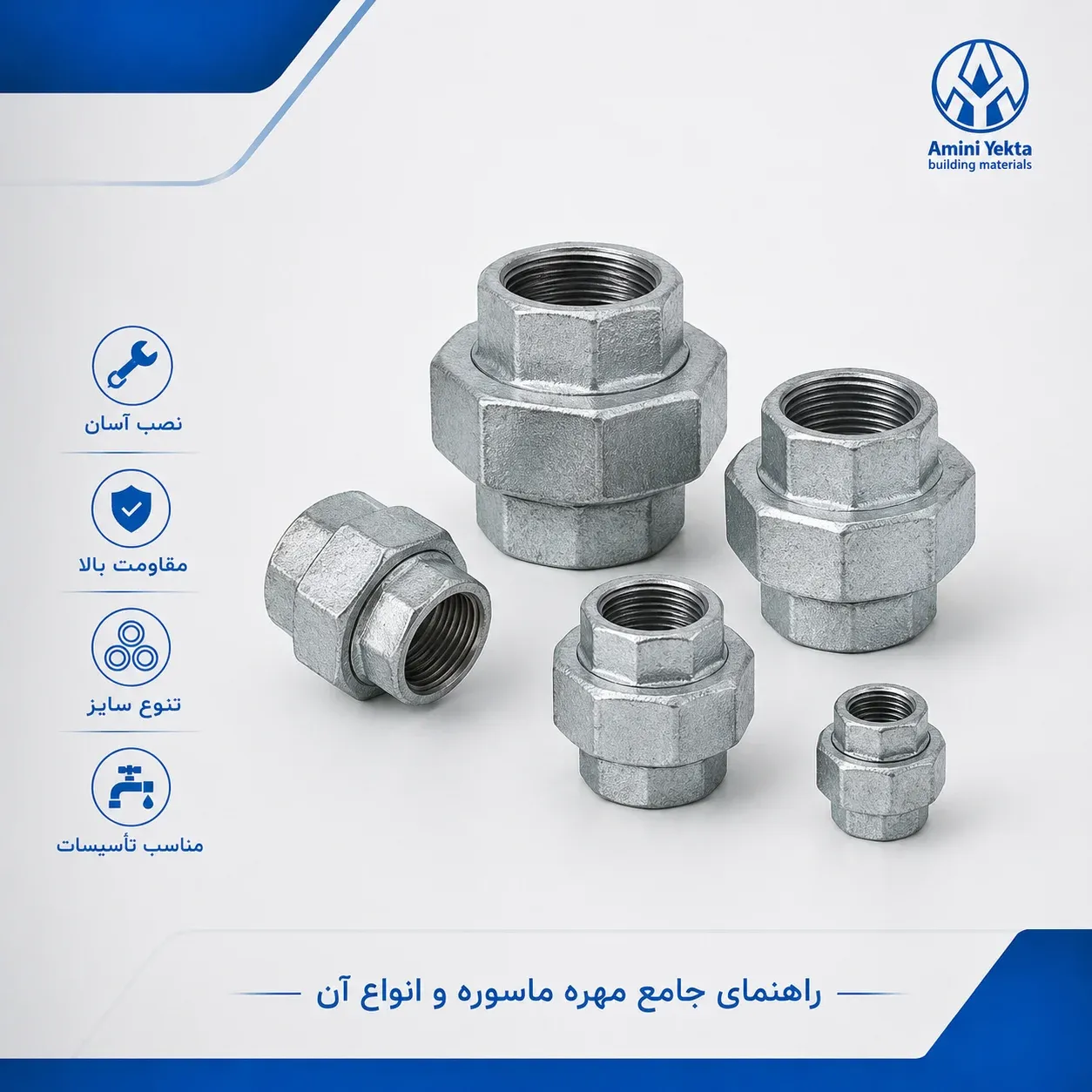

راهنمای جامع درباره کار مهره ماسوره و انواع آن
بازکردن بخشی از لولهکشی برای تعمیر شیر، پمپ، کنتور یا سایر تجهیزات همیشه کار سادهای نیست. در یک اتصال معمولی ممکن است مجبور شوید لوله را ببرید یا چند اتصال دیگر را نیز باز کنید؛ اما مهره ماسوره این مشکل را برطرف میکند. این قطعه امکان جداسازی دو بخش از خط لوله را بدون چرخاندن یا بریدن لولههای اطراف فراهم میسازد. مهره ماسوره در جنسها و مدلهای مختلفی تولید میشود، اما نوع گالوانیزه یکی از گزینههای پرکاربرد در تأسیسات ساختمانی، خطوط آب، سیستمهای آتش نشانی و بعضی خطوط صنعتی است. هنگام انتخاب این اتصال باید علاوه بر سایز، به جنس بدنه، نوع رزوه، شرایط محیطی، سیال عبوری و فشار کاری توجه کرد.

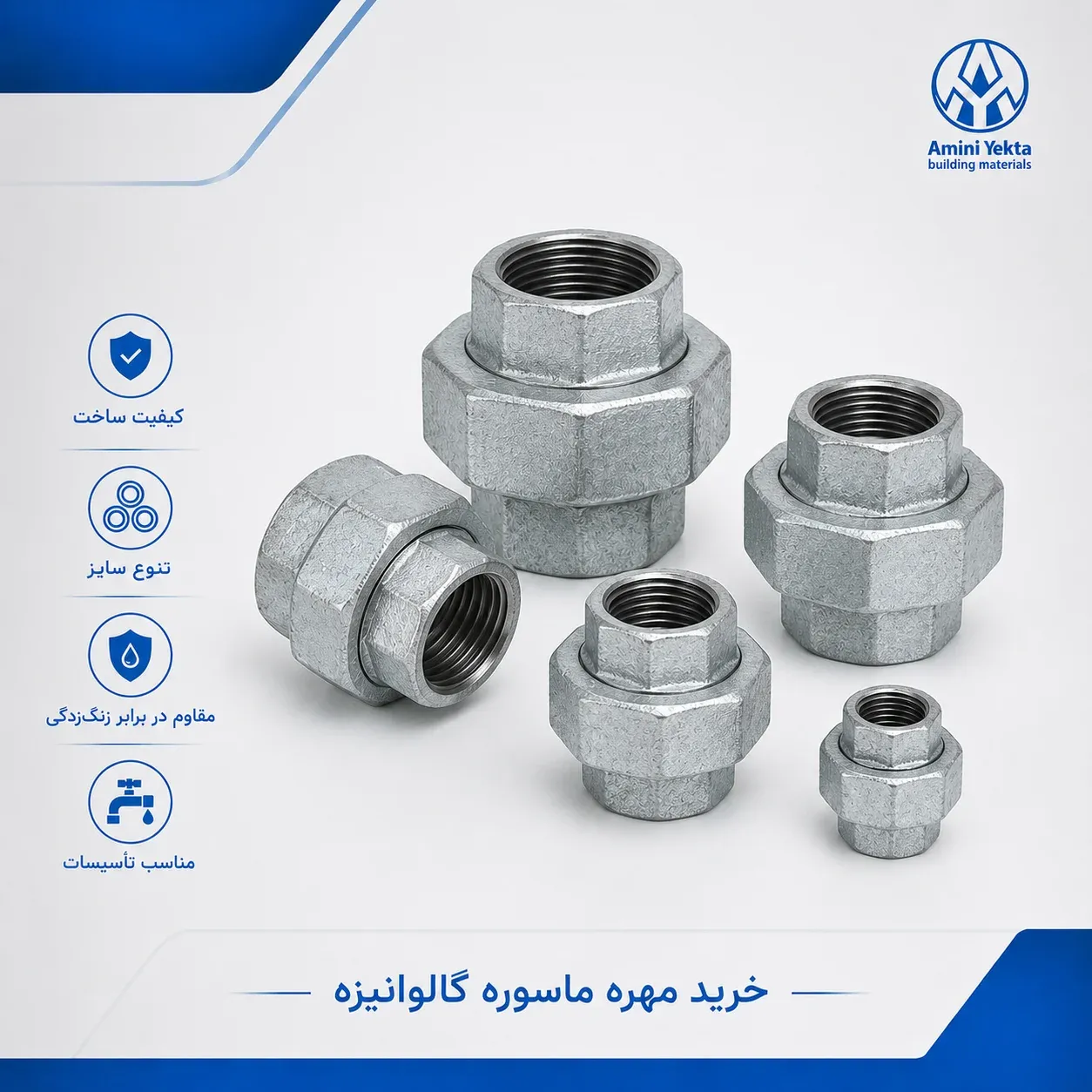

برای مشاهده مشخصات، سایزبندی و قیمت روز میتوانید وارد صفحه خرید مهره ماسوره گالوانیزه شوید؛ اما پیش از خرید، بهتر است با ساختار و کاربرد این اتصال آشنا باشید.

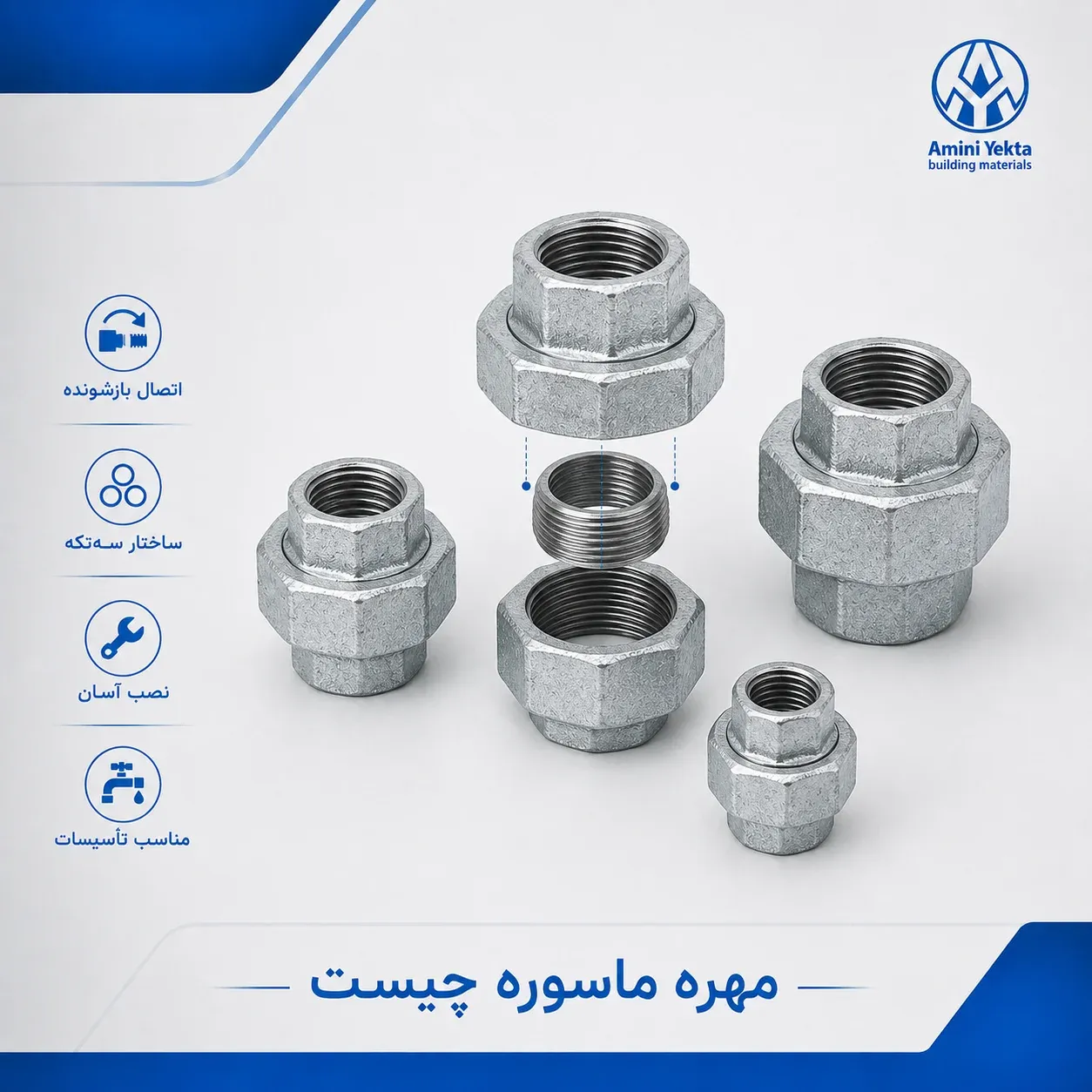

مهره ماسوره چیست؟
مهره ماسوره یا Pipe Union نوعی اتصال بازشونده در سیستم لولهکشی است. این قطعه معمولاً از سه بخش اصلی تشکیل میشود:
یک بخش اتصال در سمت اول لوله
یک بخش اتصال در سمت دوم لوله
مهره میانی که دو قسمت را به یکدیگر نزدیک و محکم میکند
با بازکردن مهره میانی، دو طرف اتصال از یکدیگر جدا میشوند؛ بدون اینکه لازم باشد لولهها حول محور خود بچرخند. به همین دلیل، مهره ماسوره معمولاً در قسمتهایی نصب میشود که احتمال تعمیر، تعویض یا سرویس دورهای تجهیزات وجود دارد. مهره ماسوره برخلاف زانویی وظیفه تغییر مسیر لوله و برخلاف سه راهی وظیفه ایجاد انشعاب ندارد. کار اصلی آن ایجاد یک اتصال مستقیم و قابل جداسازی است.
مهره ماسوره چگونه کار میکند؟
هرکدام از دو قسمت انتهایی مهره ماسوره به یک سمت خط لوله یا تجهیز متصل میشوند. سپس مهره مرکزی روی رزوه مخصوص خود بسته شده و دو سطح داخلی اتصال را به یکدیگر فشار میدهد. آب بندی این قطعه در دو ناحیه انجام میشود:
محل اتصال رزوههای انتهایی: معمولاً با نوار PTFE یا خمیر آببندی متناسب با سیال آببندی میشود.
محل نشیمن مرکزی مهره ماسوره: با قرارگرفتن صحیح دو سطح تخت، مخروطی یا واشردار در کنار یکدیگر آببندی میشود.
بنابراین، استفاده زیاد از تفلون روی مهره مرکزی یا قرار دادن تفلون میان سطوح نشیمن، روش درستی نیست؛ مگر اینکه سازنده محصول دستور متفاوتی ارائه کرده باشد.

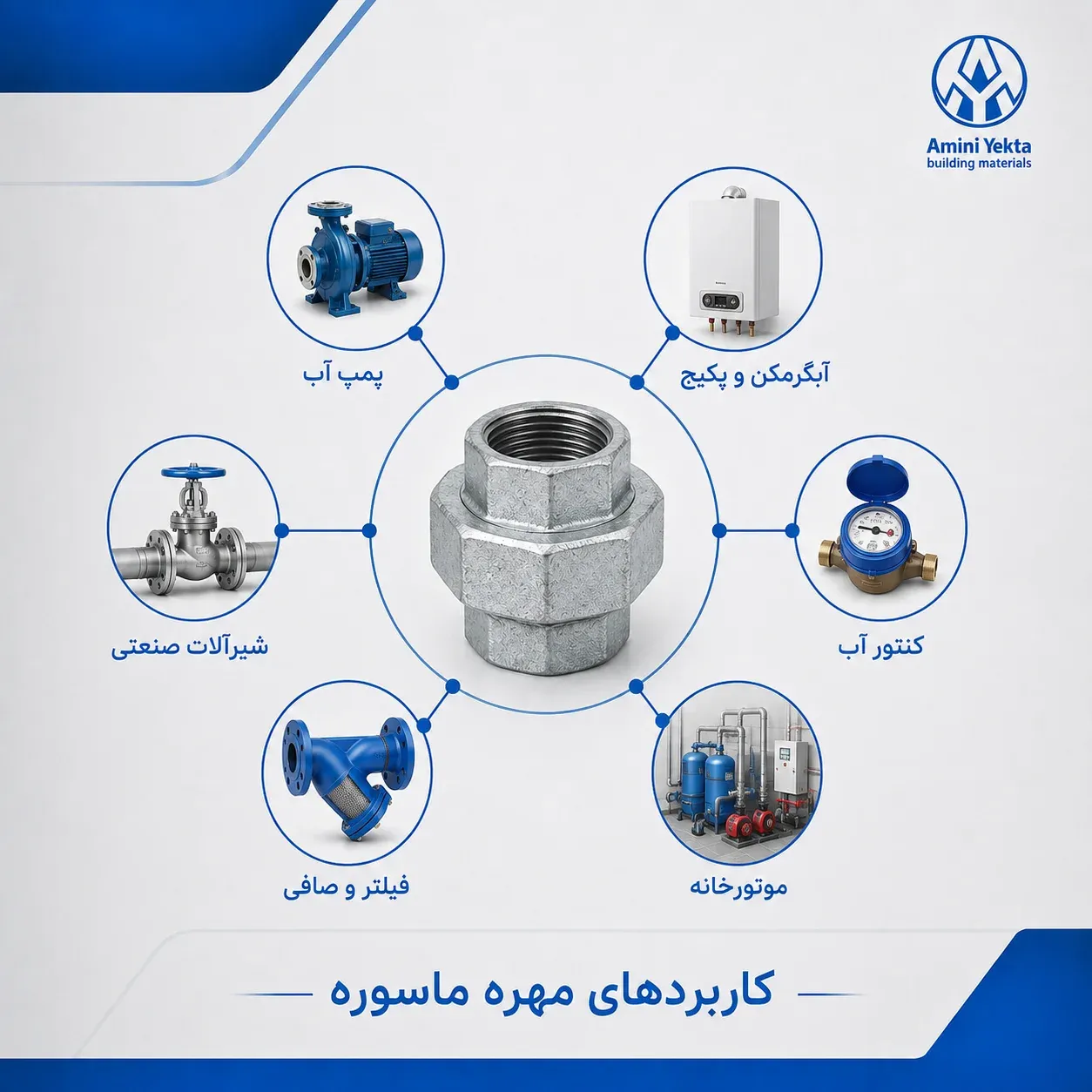

کاربردهای مهره ماسوره
اصلیترین کاربرد مهره ماسوره، ایجاد امکان بازکردن بخشی از سیستم بدون تخریب یا برش خط لوله است. این ویژگی در نقاطی که تجهیزات نیازمند سرویس دورهای هستند اهمیت بیشتری پیدا میکند. مهمترین محلهای استفاده عبارتاند از:
قبل و بعد از پمپهای آب
در ورودی و خروجی آبگرمکن و پکیج
کنار کنتور آب و تجهیزات اندازهگیری
قبل و بعد از شیرآلات صنعتی
در نزدیکی فیلترها و صافیها
در سیستمهای گرمایشی و موتورخانه
خطوط هوای فشرده
شبکههای آتشنشانی و اسپرینکلر
بخشهایی از تأسیسات که احتمال تعویض تجهیزات در آنها وجود دارد
به عنوان مثال، اگر پمپ آب مستقیماً و بدون اتصال بازشونده میان دو لوله نصب شده باشد، جداکردن آن برای تعمیر دشوار خواهد بود. قرارگرفتن مهره ماسوره در دو طرف پمپ، امکان بازکردن و نصب مجدد آن را سادهتر میکند.
معیار مقایسه | مهره ماسوره | بوشن |
|---|---|---|
ساختار | معمولاً سهتکه | یکتکه |
امکان بازکردن | بدون چرخاندن لولهها | معمولاً نیازمند چرخاندن یکی از لولهها |
کاربرد اصلی | نقاط نیازمند تعمیر و سرویس | اتصال دائمیتر دو لوله |
قیمت | معمولاً بیشتر | معمولاً کمتر |
محل استفاده | کنار پمپ، شیر، کنتور و تجهیزات | مسیرهای ساده و ثابت لولهکشی |
اگر اتصال قرار نیست در آینده باز شود، ممکن است بوشن گزینه سادهتر و اقتصادیتری باشد. اما در نقاطی که دسترسی برای تعمیر اهمیت دارد، مهره ماسوره انتخاب کاربردیتری است.

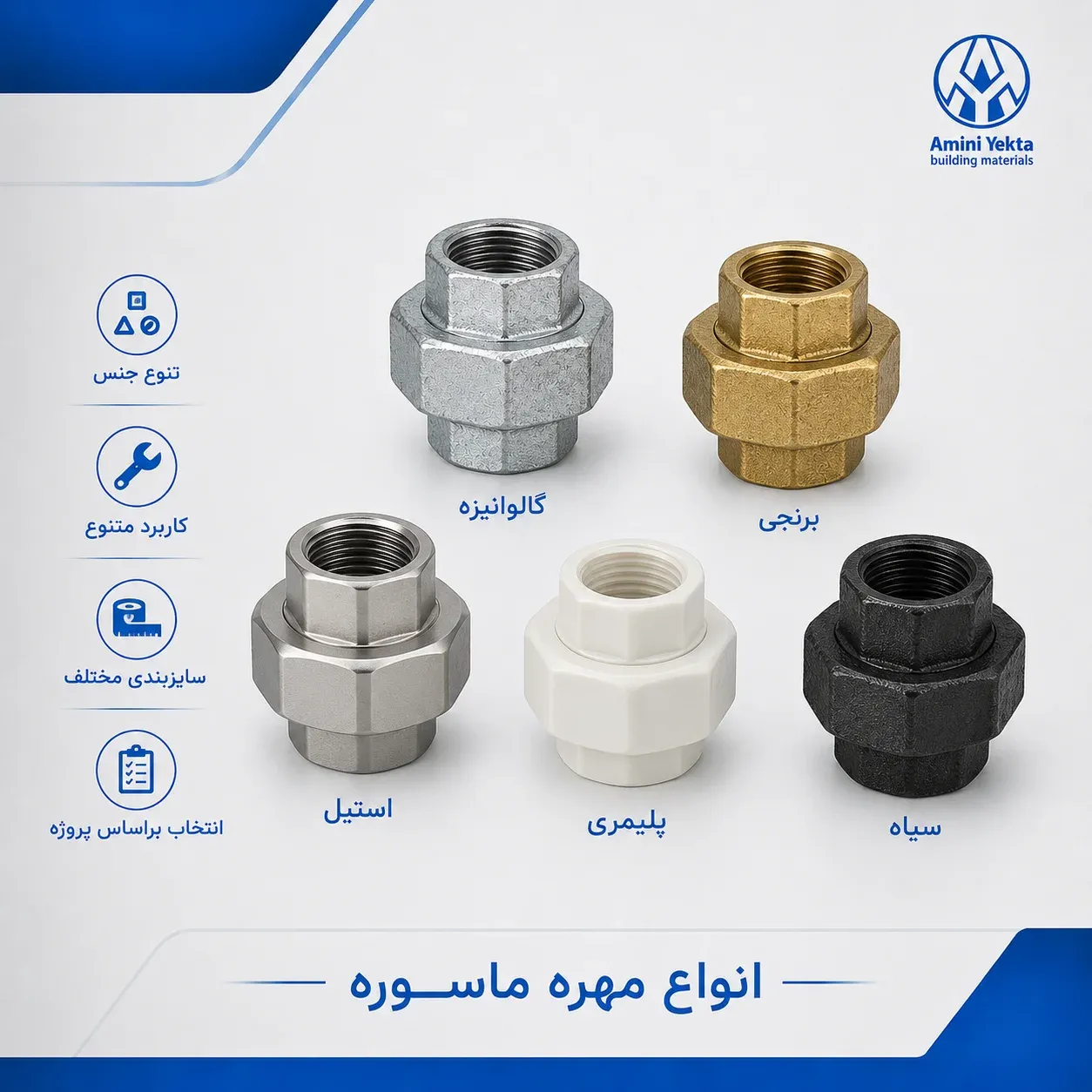

انواع مهره ماسوره از نظر جنس
جنس مهره ماسوره باید با نوع لوله، سیال، دما، فشار و شرایط محیطی سازگار باشد. صرفاً انتخاب ارزانترین مدل ممکن است در آینده باعث خوردگی، نشتی یا تعویض زودهنگام اتصال شود.
مهره ماسوره گالوانیزه
مهره ماسوره گالوانیزه معمولاً از چدن چکشخوار یا آهن ساخته شده و سطح آن با لایهای از روی پوشانده میشود. این پوشش مقاومت اتصال در برابر زنگزدگی و رطوبت را نسبت به اتصالات سیاه افزایش میدهد. این مدل در خطوط آب، تأسیسات ساختمانی، شبکههای آتشنشانی، هوای فشرده و برخی کاربردهای صنعتی استفاده میشود. با این حال، گالوانیزهبودن به معنای مقاومت در برابر هر نوع ماده شیمیایی یا شرایط خورنده نیست.
مهره ماسوره سیاه
مهره ماسوره سیاه پوشش گالوانیزه ندارد و در شرایطی استفاده میشود که نوع سیال و محیط، نیاز به پوشش روی ایجاد نمیکند. انتخاب این مدل برای خطوط گاز یا تأسیسات صنعتی باید مطابق نقشه، مشخصات فنی و مقررات اجرایی پروژه انجام شود.
مهره ماسوره استیل
مدل استیل در محیطهای مرطوب، خورنده یا بهداشتی کاربرد بیشتری دارد. نوع آلیاژ استیل باید متناسب با سیال و محیط انتخاب شود. قیمت آن نیز معمولاً از مدلهای گالوانیزه بیشتر است.
مهره ماسوره برنجی
مهره ماسوره برنجی در تأسیسات آب، تجهیزات اندازهگیری، شیرآلات و بعضی سیستمهای گرمایشی استفاده میشود. مقاومت مناسب در برابر خوردگی و قابلیت ماشینکاری از ویژگیهای این جنس است.
مهره ماسوره پلیمری
این مدل در لولهکشیهای پلیمری، آبیاری و بعضی خطوط آب کاربرد دارد. محدودیت فشار و دمای آن به نوع پلیمر و مشخصات اعلامشده از سوی سازنده بستگی دارد.
چرا مهره ماسوره گالوانیزه پرکاربرد است؟
نوع گالوانیزه میان قیمت، استحکام و مقاومت در برابر خوردگی تعادل مناسبی ایجاد میکند. به همین دلیل، در بسیاری از پروژههای ساختمانی و تأسیساتی مورد استفاده قرار میگیرد. مهمترین مزایای آن عبارتاند از:
مقاومت بهتر در برابر زنگزدگی نسبت به اتصالات سیاه
مناسببودن برای بسیاری از خطوط آب و تأسیسات عمومی
امکان باز و بستهکردن خط بدون بریدن لوله
تولید در سایزهای متنوع
سازگاری با لولهها و اتصالات رزوهای گالوانیزه
استحکام مکانیکی مناسب در صورت انتخاب محصول استاندارد
کاهش زمان موردنیاز برای تعمیر و تعویض تجهیزات
بر اساس کاتالوگ رسمی TUPY، اتصالات BSP این شرکت از چدن چکشخوار و مطابق الزامات EN 10242 تولید میشوند. در این کاتالوگ، رزوههای آببندی مطابق ISO 7-1، رزوههای اتصال مطابق ISO 228 و پوشش مدلهای گالوانیزه از نوع گالوانیزه گرم معرفی شده است. کاربرد دقیق هر اتصال باید با مدل، فشار، دما و شرایط پروژه تطبیق داده شود.
مهره ماسوره گالوانیزه برای چه محیط هایی مناسب نیست؟
پوشش گالوانیزه مقاومت مناسبی در برابر رطوبت معمولی ایجاد میکند، اما برای تمام محیطها مناسب نیست. پیش از خرید باید محدودیتهای زیر بررسی شوند:
تماس مداوم با مواد شیمیایی خورنده
محیطهای اسیدی یا قلیایی شدید
دماهای خارج از محدوده اعلامشده سازنده
سیالاتی که با روی یا جنس بدنه واکنش میدهند
سیستمهایی با فشار بالاتر از رده کاری اتصال
محیطهای دریایی یا بسیار خورنده، بدون بررسی مهندسی
اتصال دو فلز نامتجانس با احتمال خوردگی گالوانیکی
در چنین شرایطی ممکن است استفاده از استیل، آلیاژهای مخصوص یا اتصال دارای پوشش متفاوت انتخاب مناسبتری باشد.
راهنمای انتخاب سایز مهره ماسوره
سایز مهره ماسوره باید با سایز اسمی لوله و نوع رزوه آن مطابقت داشته باشد. اندازهگیری قطر بیرونی لوله با خطکش همیشه معیار دقیقی برای تشخیص سایز اسمی نیست؛ زیرا سایز اسمی لوله الزاماً با قطر خارجی آن برابر نیست. پیش از سفارش، این اطلاعات را مشخص کنید:
سایز اسمی لوله برحسب اینچ
نوع و استاندارد رزوه
جنس لوله و سایر اتصالات
نوع سیال
فشار کاری
دمای کاری
شرایط محیط نصب
تخت، مخروطی یا واشردار بودن نشیمن اتصال
صفحه محصول مهره ماسوره گالوانیزه توپی برزیل در فروشگاه لوازم ساختمان، مدلهایی از سایز ۱/۲ تا ۲ اینچ را فهرست کرده است. موجودی و قیمت برخی سایزها ممکن است تغییر کند و باید هنگام سفارش بررسی شود.
نحوه نصب مهره ماسوره گالوانیزه
نصب نادرست ممکن است باعث نشتی، آسیب رزوه یا ترکخوردن اتصال شود. در خطوط گاز، بخار، آتشنشانی و سیستمهای تحت فشار، نصب باید توسط فرد متخصص و مطابق مقررات پروژه انجام شود. مراحل کلی نصب عبارتاند از:
جریان سیال را قطع و فشار خط را کاملاً تخلیه کنید.
از تطابق سایز و نوع رزوه مهره ماسوره با لوله مطمئن شوید.
رزوهها و سطوح نشیمن را از آلودگی، زنگزدگی و بقایای آببند قدیمی پاک کنید.
نوار PTFE مناسب را فقط روی رزوه نر و همجهت با بستهشدن اتصال بپیچید.
دو بخش انتهایی مهره ماسوره را جداگانه روی لولهها یا تجهیزات نصب کنید.
دو طرف را بدون ایجاد کشش، انحراف یا فشار جانبی مقابل یکدیگر قرار دهید.
مهره مرکزی را ابتدا با دست و سپس با آچار مناسب محکم کنید.
از سفتکردن بیش از اندازه خودداری کنید؛ زیرا ممکن است رزوه یا بدنه آسیب ببیند.
خط را بهتدریج تحت فشار قرار دهید و اتصال را از نظر نشتی بررسی کنید.
دستورالعملهای تخصصی آببندی رزوه تأکید میکنند که نوار PTFE باید روی رزوه نر، در جهت مارپیچ رزوه و جهت بستهشدن اتصال پیچیده شود. این نوار نباید روی سطوح مخروطی، فلر یا محل نشیمن اتصال قرار بگیرد.
اشتباهات رایج هنگام نصب
چند اشتباه میتواند عمر اتصال را کاهش دهد یا باعث نشتی شود:
انتخاب سایز یا استاندارد رزوه اشتباه
بستن اتصال کج و آسیبزدن به رزوه
پیچیدن تفلون در خلاف جهت بستهشدن
استفاده بیش از اندازه از نوار تفلون
قرار دادن تفلون میان سطوح نشیمن مرکزی
واردکردن فشار لوله به مهره ماسوره
استفاده از لوله بهعنوان اهرم برای تنظیم اتصال
سفتکردن بیش از اندازه با آچار
نصب محصول ترکخورده یا ضربهدیده
راهاندازی سیستم بدون تست نشتی
اگر دو طرف مهره ماسوره بهدرستی مقابل یکدیگر قرار نمیگیرند، نباید با سفتکردن مهره آنها را به اجبار همراستا کرد. ابتدا باید وضعیت لولهکشی و تکیهگاهها اصلاح شود.
علت نشتی مهره ماسوره چیست؟
نشتی همیشه با محکمترکردن مهره برطرف نمیشود. رایجترین دلایل عبارتاند از:
آسیب یا آلودگی سطح نشیمن
همراستا نبودن دو طرف اتصال
خرابشدن یا لهشدن رزوه
استفاده نامناسب از آببند رزوه
ترکخوردگی بدنه
خوردگی داخلی یا خارجی
انتخاب اتصال نامتناسب با فشار و دما
لرزش بیش از اندازه تجهیزات
واردشدن وزن یا تنش خط لوله به اتصال
در صورت مشاهده ترک، تغییر شکل، خوردگی شدید یا خرابی رزوه، تعویض اتصال از تعمیر موقت آن مطمئنتر است.
جمع بندی
مهره ماسوره اتصال مناسبی برای نقاطی است که باید در آینده بدون بریدن یا چرخاندن لوله باز شوند. کاربرد اصلی آن در کنار پمپ، شیر، کنتور، فیلتر، پکیج و سایر تجهیزات قابل سرویس است. نوع گالوانیزه به دلیل استحکام، مقاومت مناسب در برابر زنگزدگی و سازگاری با لولهکشیهای رزوهای، در بسیاری از پروژههای ساختمانی و تأسیساتی استفاده میشود. بااینحال، انتخاب نهایی باید براساس سایز، نوع رزوه، سیال، فشار، دما و شرایط محیطی انجام شود. بررسی این موارد پیش از خرید، احتمال نشتی و هزینههای دوبارهکاری را کاهش میدهد.
فروشگاه لوازم ساختمان امینی یکتا با بیش از بیست سال سابقه فعالیت، امکان مشاهده و سفارش سایزهای مختلف این محصول را فراهم کرده است. برای انتخاب صحیح، بهتر است هنگام دریافت مشاوره، اطلاعاتی مانند سایز لوله، نوع سیال و محل استفاده را نیز اعلام کنید. برای مشاهده موجودی، مشخصات و استعلام قیمت، به صفحه مهره ماسوره گالوانیزه توپی برزیل مراجعه کنید.
